ボールねじスライダ

　EGC-BSシリーズ

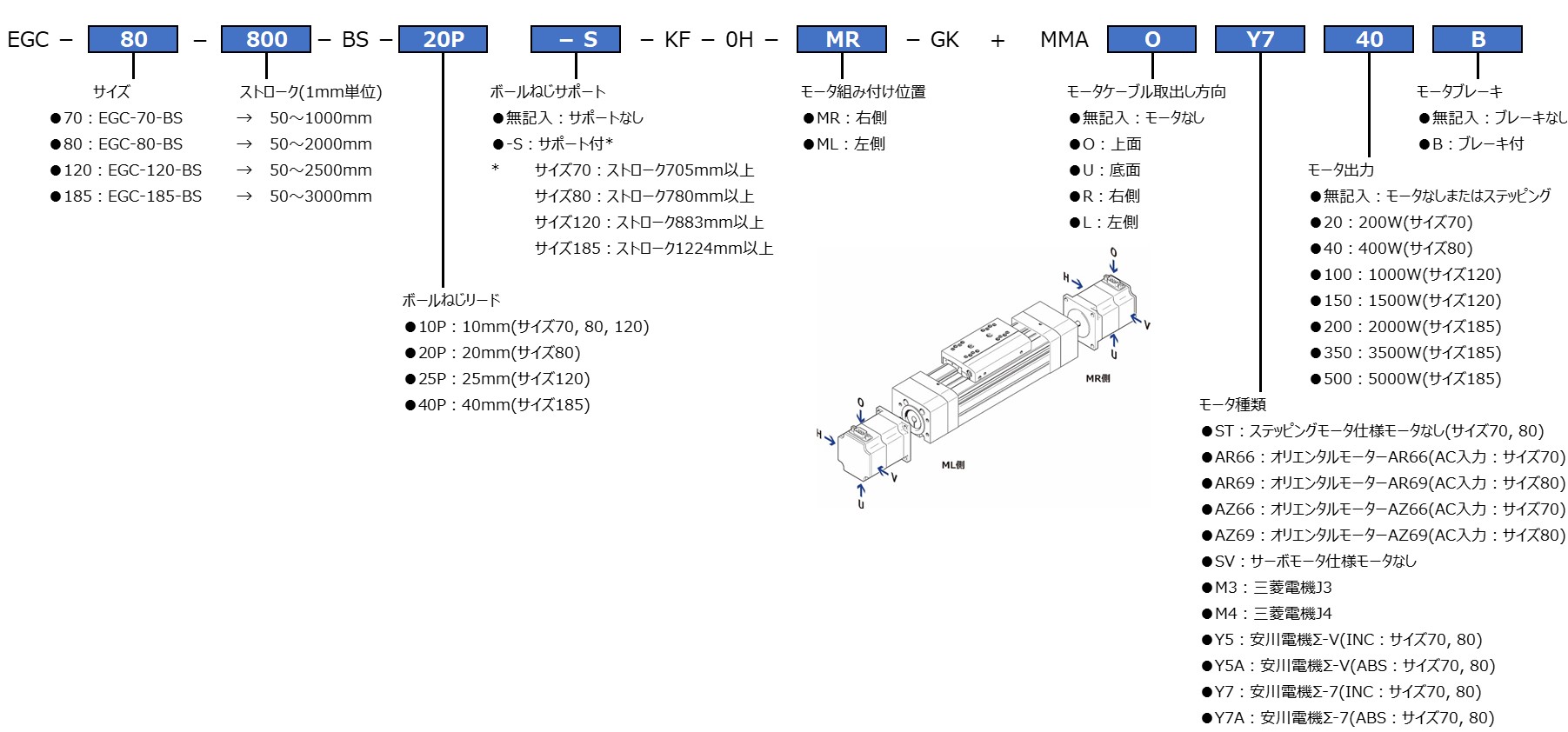

【EGC-BSの型式】

カタログ アクチュエータ本体のCADデータ：EGC-BSシリーズ

サイズ70

外形図	モータ				モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D
	ST	－	OM	AZ6□ AR6□	DXF	STEP
	SV	200W	OM	NX	DXF	STEP
			MB	HG-KR HF-KP	DXF	STEP
			YK	SGM7J SGMJV	DXF	STEP

サイズ80

外形図	モータ				モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D
	ST	－	OM	AZ6□ AR6□	DXF	STEP
	SV	400W	OM	NX	DXF	STEP
			MB	HG-KR HF-KP	DXF	STEP
			YK	SGM7J SGMJV	DXF	STEP

サイズ120

外形図	モータ				モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D
	SV	1000W 1500W	MB	HG-SR HF-SP	DXF	STEP

サイズ185

外形図	モータ				モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D
	SV	2000W 3500W 5000W	MB	HG-SR HF-SP	DXF	STEP

※1 種類：ST＝ステッピング, SV＝サーボ

※2 メーカー：MB＝三菱電機, YK＝安川電機, OM＝オリエンタルモーター
