電動シリンダ

ESBF
EGSL

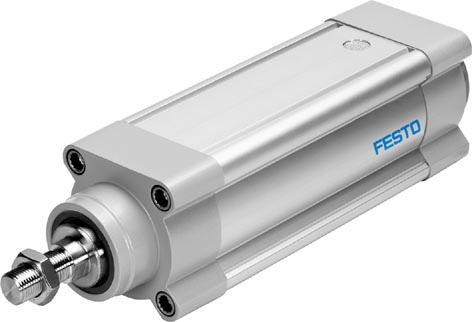

ESBFシリーズ

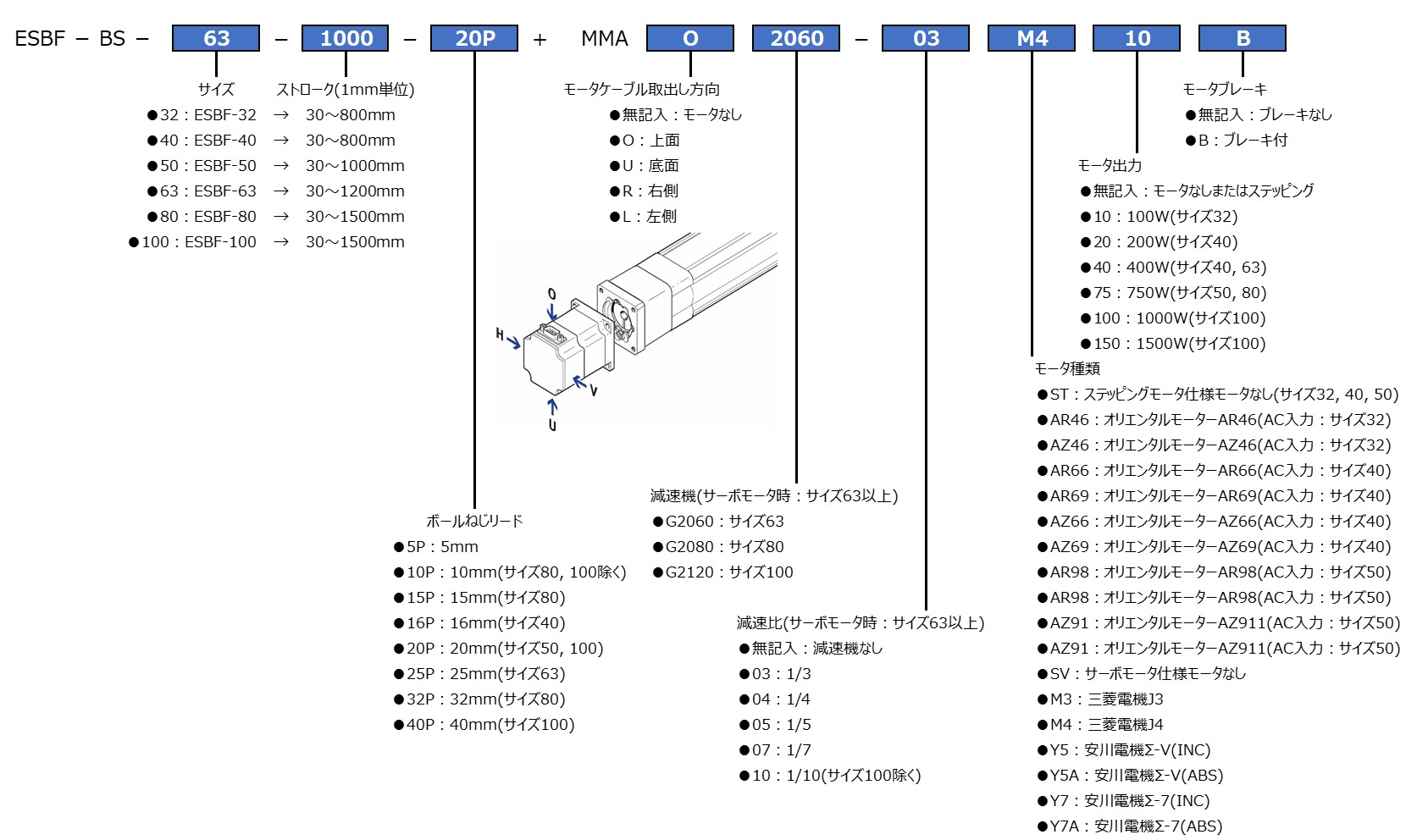

【ESBFの型式】

カタログ アクチュエータ本体のCADデータ：ESBFシリーズ

サイズ32

外形図	モータ				モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D
	ST	－	OM	AZ6□ AR6□	DXF	STP
	SV	50W 100W	OM	NX	DXF	STP
			MB	HG-KR HF-KP	DXF	STP
			YK	SGM7J SGMJV	DXF	STP

サイズ40

外形図	モータ				モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D
	ST	－	OM	AZ6□ AR6□	DXF	STP
	SV	200W 400W	OM	NX	DXF	STP
			MB	HG-KR HF-KP	DXF	STP
			YK	SGM7J SGMJV	DXF	STP

サイズ50

外形図	モータ				モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D
	ST	－	OM	AX9□ AR9□	DXF	STP
	SV	750W	OM	NX	DXF	STP
			MB	HG-KR HF-KP	DXF	STP
			YK	SGM7J SGMJV	DXF	STP

サイズ63

外形図	モータ				減速機		モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D	2D	3D
	SV	400W	OM	NX	DXF	STP	DXF	STP
			MB	HG-KR HF-KP	DXF	STP
			YK	SGM7J SGMJV

サイズ80

外形図	モータ				減速機		モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D	2D	3D
	SV	750W	OM	NX	DXF	STP	DXF	STP
			MB	HG-KR HF-KP	DXF	STP
			YK	SGM7J SGMJV

サイズ100

外形図	モータ				減速機		モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D	2D	3D
	SV	1000W 1500W	MB	HG-KR HF-KP	DXF	STP	DXF	STP

※1 種類：ST＝ステッピング, SV＝サーボ

※2 メーカー：MB＝三菱電機, YK＝安川電機, OM＝オリエンタルモーター
