ELGD アクセサリ


CS Noteのアクセサリをダウンロード

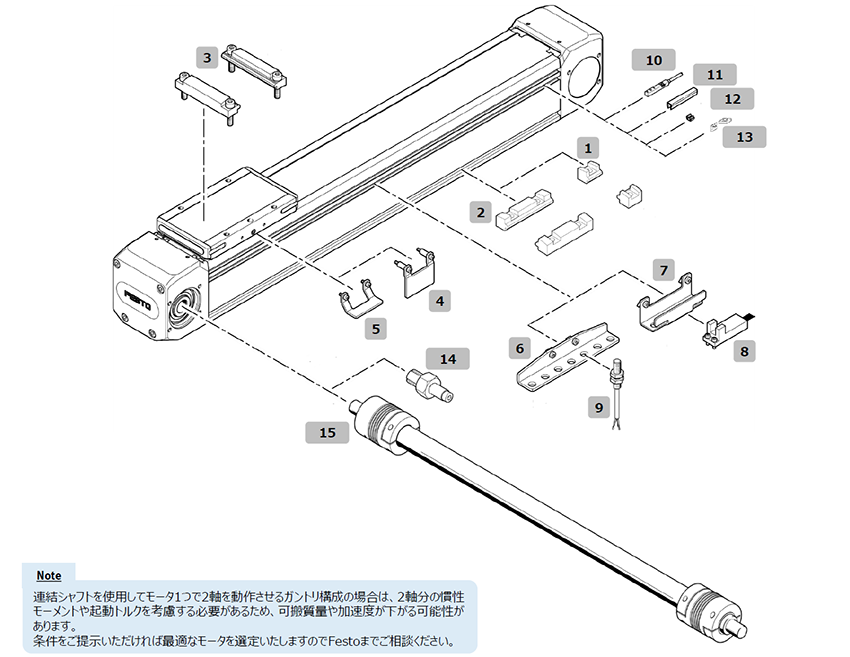

ELGD-TB/ELGD-TB-WD

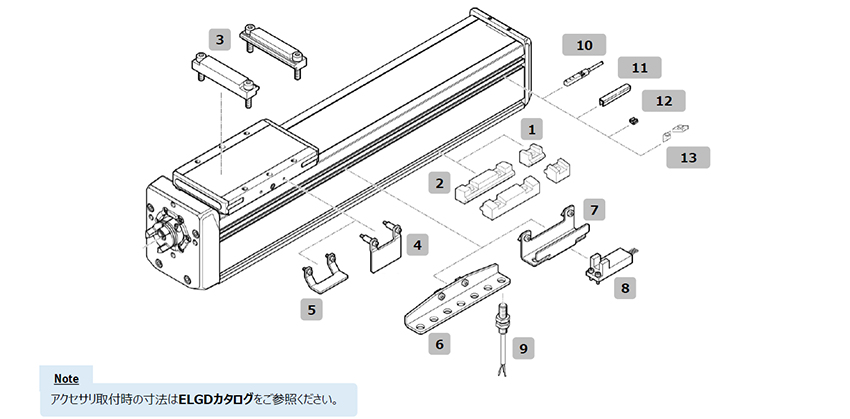

ELGD-BS/ELGD-BS-WD

No.名称型式適用サイズ備考製品番号※1
1本体取付金具EAHF-E24-60-P-S共通1穴タイプ、取付ピッチの目安200mm ※28197128
2本体取付金具EAHF-E24-60-P共通2穴タイプ、取付ピッチの目安200mm ※28197132
3
本体取付金具
(2軸連結用)		EAHF-E24-60-P-D5ELGD-60-L ※3ELGD-60と連結可能8197131
EAHF-E24-60-P-D4ELGD-80ELGD-60と連結可能8197129
EAHF-E24-60-P-D6ELGD-WD-100-L ※3ELGD-60又は80と連結可能8197130
4センサドグEAPM-E24-60-SLS共通Festo近接センサSIES-8M検出用又は
フォトマイクロセンサEE-SX674検出用		8197117
5センサドグEAPM-E24-60-SLE共通Festo近接センサSIEN-M8検出用8197116
6センサブラケットEAPM-E24-60-SHE共通Festo近接センサSIEN-8M取付用8197123
7センサブラケットEAPM-E24-60-SEO共通フォトマイクロセンサEE-SX674取付用8197121
8フォトマイクロセンサEE-SX674シリーズ(OMRON)共通お客さまにてご用意くださいホームページ
9
近接センサ ※4SIEN-M8B-NS-K-L共通NPN ノーマルオープン
3線ケーブル長2.5m		150384
SIEN-M8B-NO-K-L共通NPN ノーマルクローズ
3線ケーブル長2.5m		150388
SIEN-M8B-PS-K-L共通PNP ノーマルオープン
3線ケーブル長2.5m		150386
SIEN-M8B-PO-K-L共通PNP ノーマルクローズ
3線ケーブル長2.5m		150390
10
近接センサ ※4SIES-8M-NS-24V-K-7.5-OE共通NPN ノーマルオープン 3線ケーブル長7.5m
センサブラケット不要		551396
SIES-8M-NO-24V-K-7.5-OE共通NPN ノーマルクローズ 3線ケーブル長7.5m
センサブラケット不要		551401
SIES-8M-PS-24V-K-7.5-OE共通PNP ノーマルオープン 3線ケーブル長7.5m
センサブラケット不要		551386
SIES-8M-PO-24V-K-7.5-OE共通PNP ノーマルクローズ 3線ケーブル長7.5m
センサブラケット不要		551391
11溝カバーABP-5-S1共通500mm×2本
Festo近接センサのケーブル固定にも使用可能		563360
12ケーブルクリップSMBK-8共通Festo近接センサのケーブル固定用534254
13溝ナットABAN-8-1M4-5-P2共通M4タップ8028500
14
ドライブシャフトEAMB-18-9-8X16-10X12ELGD-WD-100出力シャフトΦ8558035
EAMB-24-6-15X21-16X20ELGD-60/ELGD-80出力シャフトΦ15558036
15
連結シャフトKSK-70-_ ※5ELGD-WD-1002軸ガントリ用562520
KSK-80-_ ※5ELGD-60/ELGD-802軸ガントリ用562521

※1 製品番号に各部品のWebページがリンクされています。 各部品の詳細情報の閲覧やCADデータのダウンロードが可能です。
※2 取付ピッチは200mm間隔を超えても使用可能ですが、間隔が広がるほどアクチュエータの許容荷重が下がります。
詳細はELGDカタログをご参照ください。
※3 ロングテーブルのみ対応可能。
※4 近接センサのケーブルは中継用コネクタタイプもご用意しております。
詳細はELGDカタログをご参照ください。
※5 連結シャフトの形式の_には、2軸間の距離L1寸法(図1参照)が入ります。
