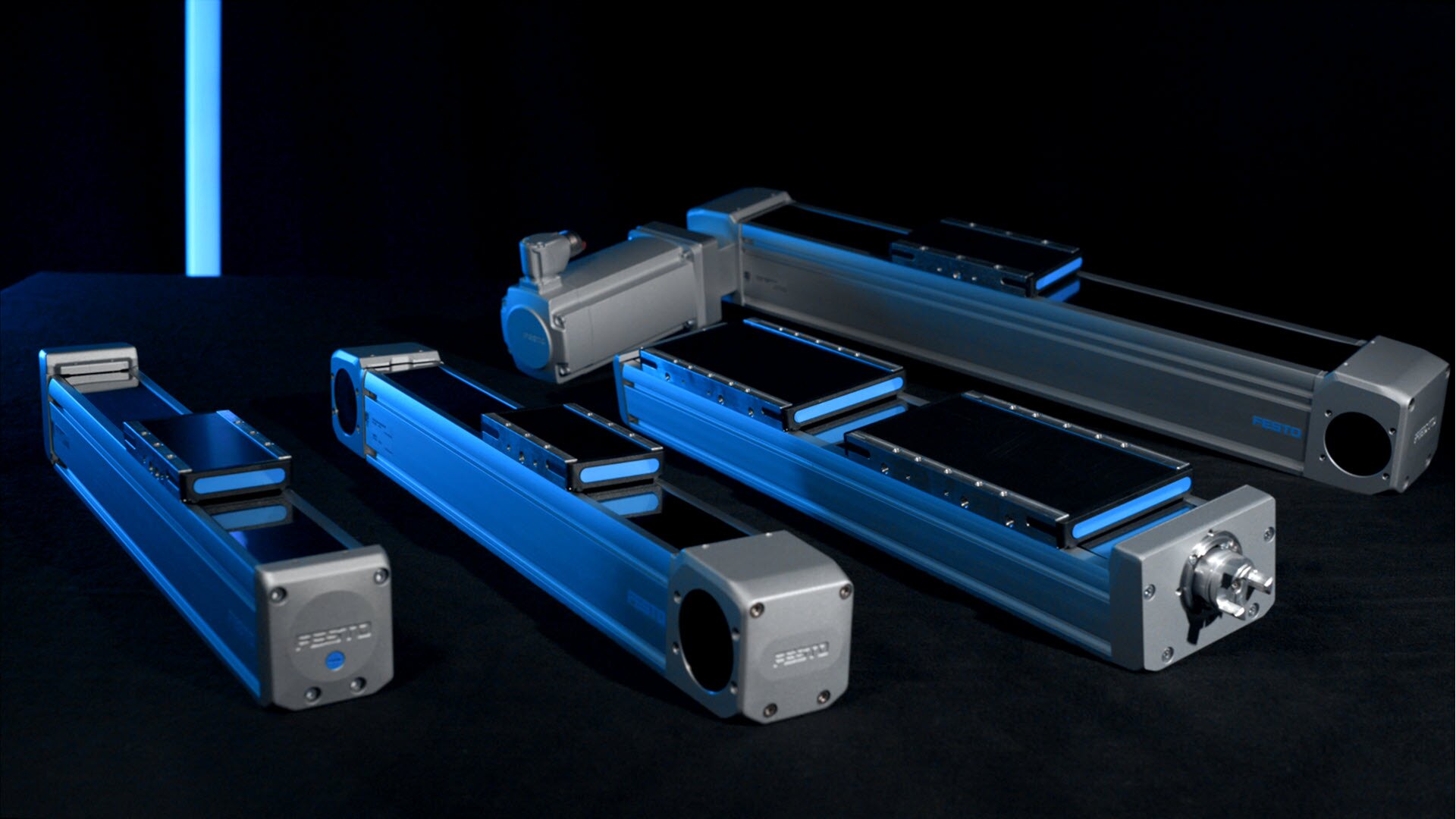

新世代の電動アクチュエータ
ELGDシリーズ
Festo電動アクチュエータのニュースタンダード【ELGD series】
ガイドシステムを一新し、ガイド剛性を大幅に改善しました。
取付寸法が同じベルト駆動とボールねじ駆動の2タイプをラインナップ
【お客様の使い慣れたモータメーカーとの組み合わせが可能】
三菱電機・安川電機・キーエンス・オリエンタルモーターetc.
サードパーティ用のモータ取付キットを用意しています。
キットに付属のマニュアルでお客様での組付けも簡単、ご要望によりモータを組み付け状態での納入も可能。
モータ支給での組付けにも対応、組み合わせ実績のないモータでもアタッチメントを設計いたします。

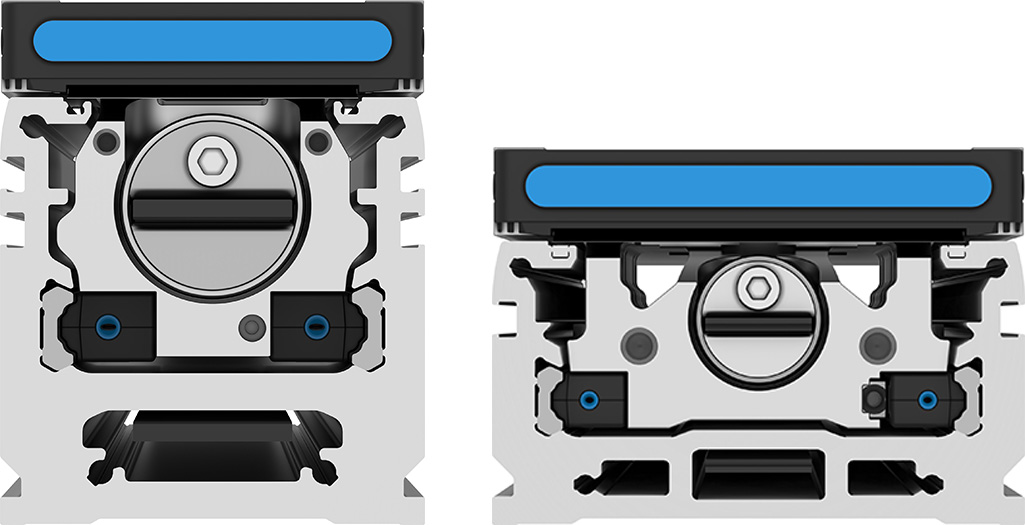

【高剛性ガイドシステム】
アウターレール構造の高剛性ガイドシステム
スタンダードとワイドの2種類のフレームを用意
ワイドは幅広低重心で、ローリング方向の耐モーメント性を更にアップ！

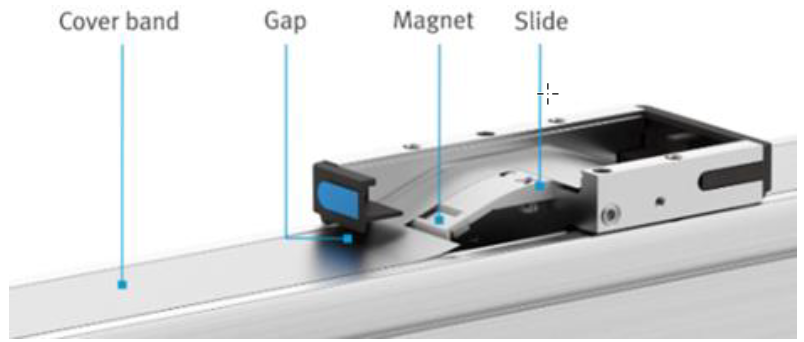

【カバーストラップ構造】
カバーバンドをマグネットでフレーム側に吸着
適切なギャップを保持
カバーバンド上面が非接触となり、従来構造と比較してパーティクルの発生を大幅に削減
【金属コンタミネーション対策(二次電池製造向け材料規制)】
アクチュエータ本体を構成する部品には、銅・亜鉛・ニッケルを1％以上含む金属は使用していません。
材料規制の対象外
- 鉄に含まれるニッケル
- 銅下地を含まない無電解ニッケルメッキ
- 酸化物、硫化物などの不活性化合物
- PCB, 電気コネクタ, ケーブル, ワイヤー, コイル

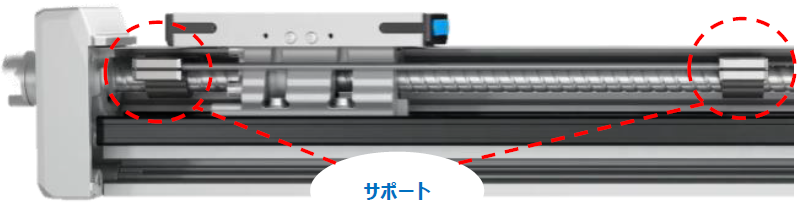

【ボールねじサポート】
ELGD-BSシリーズにはオプションでボールねじサポートを用意！
テーブル両側にあるサポートで危険速度の際に発生するボールねじの振動を抑制
→ロングストローク時の速度減少を緩和
【ストローク】ベルト駆動：max. 5000 mm ボールねじ駆動：max. 2000 mm
【繰返し位置決め精度】ベルト駆動：±0.04 mm ボールねじ駆動：±0.01 mm
【最高速度】ベルト駆動：3000 mm/s ボールねじ駆動：1670 mm/s
