電動シリンダ

ESBF
EGSL

EGSLシリーズ

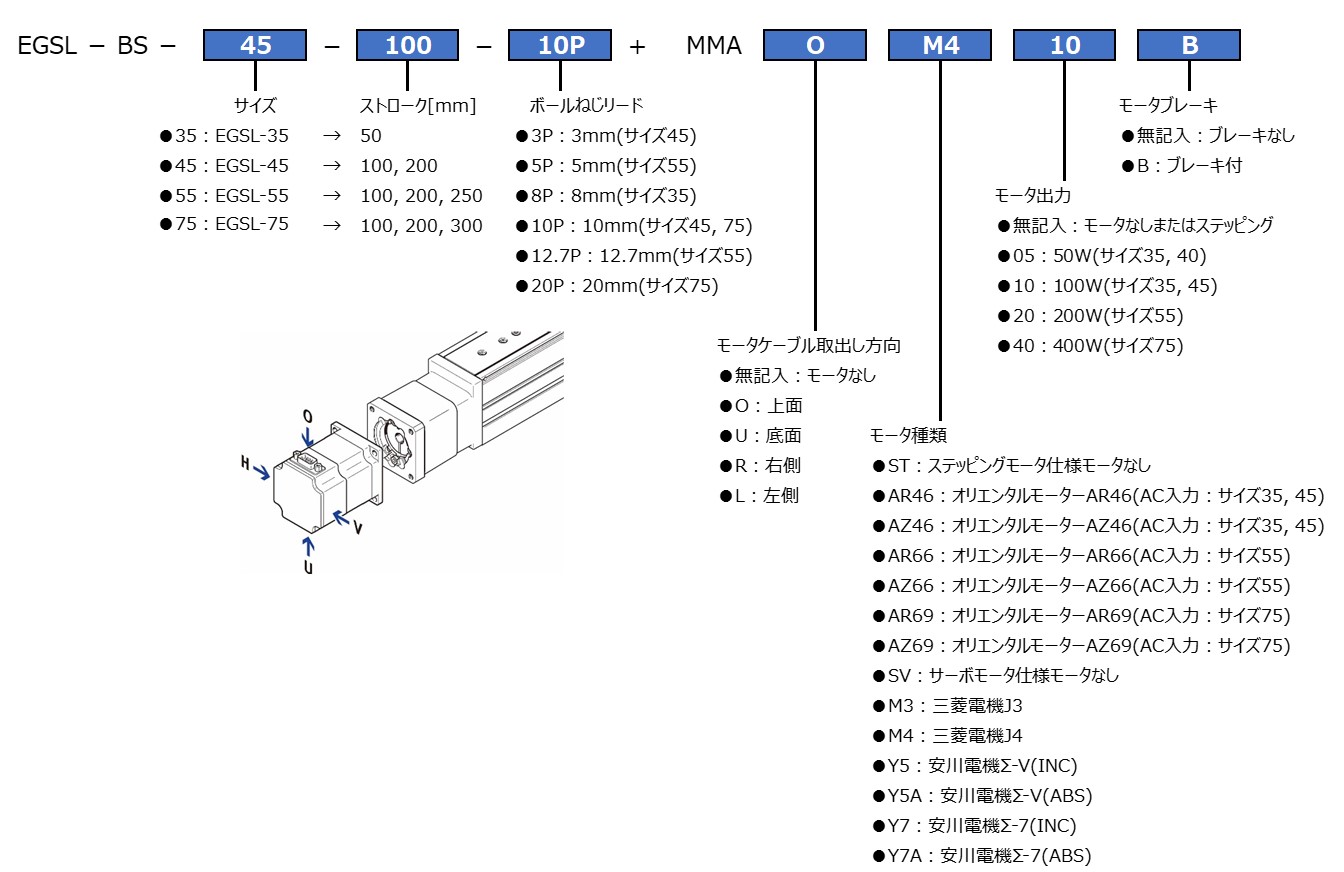

【EGSLの型式】

カタログ アクチュエータ本体のCADデータ：EGSLシリーズ

サイズ35

外形図	モータ				モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D
	ST	－	OM	AZ46 AR46	DXF	STEP
	SV	50W	OM	NX	DXF	STEP
			MB	HG-KR HF-KP	DXF	STEP
			YK	SGM7J SGMJV	DXF	STEP

サイズ45

外形図	モータ				モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D
	ST	－	OM	AZ46 AR46	DXF	STEP
	SV	50W 100W	OM	NX	DXF	STEP
			MB	HG-KR HF-KP	DXF	STEP
			YK	SGM7J SGMJV	DXF	STEP

サイズ55

外形図	モータ				モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D
	ST	－	OM	AZ6□ AR6□	DXF	STEP
	SV	200W	OM	NX	DXF	STEP
			MB	HG-KR HF-KP	DXF	STEP
			YK	SGM7J SGMJV	DXF	STEP

サイズ75

外形図	モータ				モータ取付キット
	種類^※1	容量	メーカー^※2	シリーズ	2D	3D
	ST	－	OM	AZ6□ AR6□	DXF	STEP
	SV	400W	OM	NX	DXF	STEP
			MB	HG-KR HF-KP	DXF	STEP
			YK	SGM7J SGMJV	DXF	STEP

※1 種類：ST＝ステッピング, SV＝サーボ

※2 メーカー：MB＝三菱電機, YK＝安川電機, OM＝オリエンタルモーター
